Pomiary dobiegów maszyn

---

Co to jest dobieg maszyny?

Dobieg maszyny to czas, jaki upływa od momentu uruchomienia elementu wyposażenia ochronnego maszyny do całkowitego zatrzymania jej niebezpiecznych elementów. Jest to kluczowy parametr bezpieczeństwa, ponieważ pozwala określić minimalną odległość, na jakiej należy umieścić techniczne środki ochrony, tak aby operator był bezpieczny.

Kluczowe aspekty pomiaru dobiegu maszyny

Pomiar i analiza – do pomiaru służy dobiegometr mierzy czas potrzebny na zatrzymanie ruchomych części maszyny po zadziałaniu systemu bezpieczeństwa, analizując ruch elementu na podstawie np. poprzez wykorzystanie systemu optycznego, takiego jak ELOStop Time firmy ELOKON.

Bezpieczeństwo i odległość -wynik pomiaru (czas dobiegu) jest niezbędny do obliczenia bezpiecznej odległości dla elementów ochronnych, zgodnie z wytycznymi określonymi w normie.

Norma zharmonizowana – PN-EN ISO 13855 Bezpieczeństwo maszyn – Umiejscowienie wyposażenia ochronnego ze względu na prędkości zbliżania części ciała człowieka. Norma ta określa zasady rozmieszczania technicznych środków ochronnych (np. kurtyn bezpieczeństwa, skanerów laserowych) względem stref niebezpiecznych maszyn, uwzględniając prędkość zbliżania się człowieka. Zawiera metody obliczeniowe i wzory na wyliczenie bezpiecznej odległości, aby maszyna zatrzymała się, zanim człowiek dotrze do zagrożenia.

Rodzaje zabezpieczeń – pomiary dobiegu stosuje się dla różnych środków ochrony, takich jak kurtyny i bariery świetlne, skanery laserowe, przyciski sterowania oburęcznego, a także maty naciskowe.

Czy pomiar dobiegu maszyny jest działaniem obowiązkowym dla użytkownika?

Tak oczywiście okresowe pomiary dobiegów są wymagane miedzy innymi przez:

• Rozporządzenie ministra gospodarki, pracy i polityki socjalnej z dnia 28 sierpnia 2003 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, § 40.1 i § 57;
• PN-EN IEC 62046 – Bezpieczeństwo maszyn – Stosowanie wyposażenia ochronnego do wykrywania obecności osób, pkt. 7.3 czasookresy kontroli nie dłuższe niż 12 m-cy);

Jakim urządzeniem można zmierzyć dobieg maszyny?

Dobiegi maszyn można mierzyć przy użyciu:

• dobiegometru mechanicznego, wyposażonego w sprężany lub linki, mocowane do ruchomego elementu maszyny,

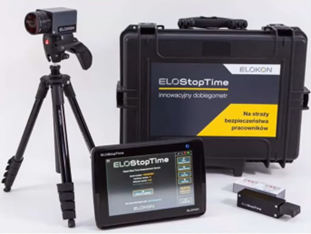

• dobiegometru optycznego, wykorzystująca superszybką kamerę światła widzialnego, z oświetlaczem podczerwieni, aktywatora elementu wyposażenia ochronnego, tableta przemysłowego ze specjalistycznym oprogramowaniem.

Dobiegometr optyczny pozwala na pomiary maszyn o skomplikowanych ruchach, np. robotów oraz skrócenie czasu pomiaru dobiegu przy maszynie.

Sprawdź, w czym możemy Tobie pomóc

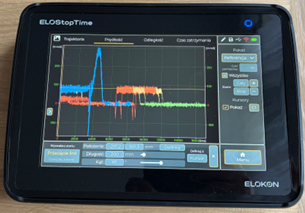

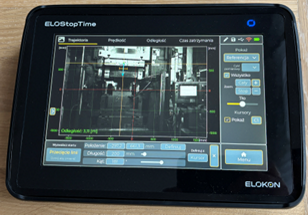

Przy pomiarze dobiegów wykorzystujemy urządzenie ELOStop Time firmy ELOKON.

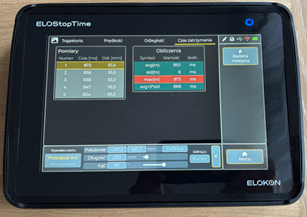

Z wykonywanych pomiarów sporządzany jest raport w formie elektronicznej z załączonymi wykresami, zestawieniami parametrów oraz oceną poprawności zatrzymania awaryjnego maszyny w odniesieniu do wymagań normy PN-EN ISO 13855.

Oferta

Przygotowanie oferty każdorazowy wymaga indywidualnej kalkulacji biorąc pod uwagę szereg uwarunkowań logistycznych i technicznych.
